Pontos-chave técnicos do sistema de detecção, alarme e monitoramento de gás metano

Pontos-chave técnicos do sistema de detecção, alarme e monitoramento de gás metano

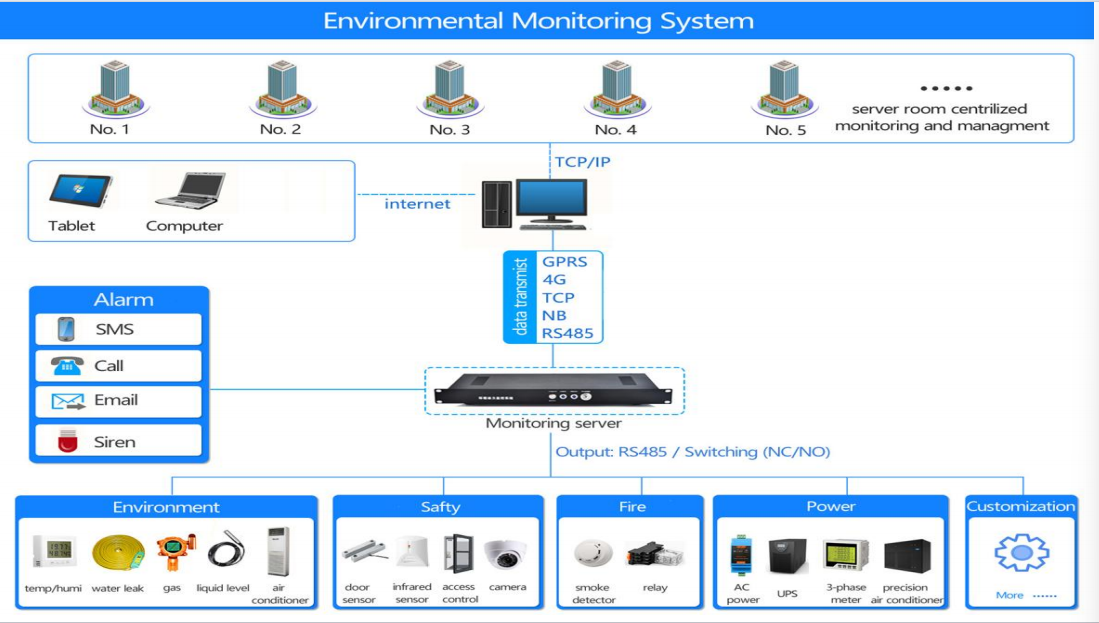

O projeto da arquitetura do sistema envolve a instalação de sensores de metano à prova de explosão em áreas onde o metano é propenso à geração ou vazamento. São selecionados sensores de combustão catalítica ou de princípio eletroquímico, com uma faixa de detecção cobrindo 0-100% LEL ou 0-5000 ppm e uma precisão de ≤±3%. A faixa de temperatura operacional do sensor é de -20°C a 70°C. Os dados podem ser transmitidos via conexão com fio através de sinais de corrente de 4-20 mA ou barramento RS485, ou sem fio usando tecnologia 4G/5G ou LoRa para transmissão remota de dados.

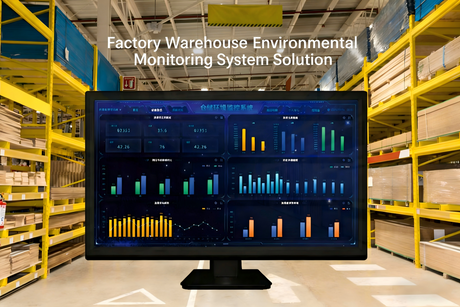

Recomenda-se definir dois níveis de limites de alarme (alarme baixo: 10% LEL; alarme alto: 20% LEL). Quando o limite for excedido, um alarme sonoro e luminoso (≥90 decibéis) e um intertravamento de relé (como a partida do exaustor) serão acionados. O pré-processamento de dados pode ser alcançado, suportando visualização de dados, exibição de curvas em tempo real e registro de alarmes. Os dados podem ser visualizados através de uma web ou aplicativo, e as informações de alarme podem ser recebidas via SMS ou notificações push do aplicativo.

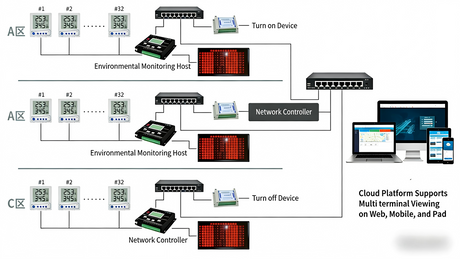

O módulo de monitoramento em tempo real coleta continuamente dados de concentração de metano, temperatura e umidade e exibe os valores de PPM ou %LEL na tela LCD. Ele pode obter intertravamento de alarme, como interligar o alarme sonoro e luminoso com o sistema de exaustão e a válvula de corte de emergência, para formar um circuito fechado de "detecção - alarme - resposta".
